Apa Itu Terminal Rel Din?

Penutup listrik, panel kontrol, dan sistem otomasi industri bergantung pada satu komponen mendasar untuk mengatur dan mendistribusikan daya dengan aman dan efisien — yaituBlok Terminal Rel Din. Baik Anda merancang kabinet kontrol baru atau meningkatkan instalasi yang sudah ada, memahami apa itu Terminal Rel Din, cara kerjanya, dan alasan pentingnya hal ini dapat berdampak signifikan terhadap keandalan, keamanan, dan biaya pemeliharaan sistem Anda dalam jangka panjang. Artikel ini menawarkan pandangan menyeluruh dan berlandaskan teknis pada salah satu komponen terpenting dalam teknik kelistrikan modern.

PadaYueqing TAER Electric Co., Ltd., tim kami telah menghabiskan waktu bertahun-tahun merekayasa dan membuat solusi Blok Terminal Rel Din berkinerja tinggi untuk klien di industri manufaktur, energi, otomasi bangunan, dan transportasi di seluruh dunia. Dalam panduan ini, kami mencakup semuanya mulai dari definisi dasar dan parameter produk hingga praktik terbaik pemasangan dan kriteria pemilihan — memberi Anda pengetahuan untuk membuat keputusan yang percaya diri dan tepat untuk proyek Anda berikutnya.

Apa Itu Terminal Din Rail dan Bagaimana Cara Kerjanya?

Terminal Rel Din adalah konektor listrik berinsulasi modular yang dirancang untuk dipasang pada rel logam standar — biasa disebut sebagai rel DIN (rel Deutsche Institut fur Normung) — di dalam selungkup listrik dan panel kontrol. Ini berfungsi sebagai titik persimpangan pusat di mana konduktor listrik dihubungkan, diatur, dan didistribusikan ke seluruh instalasi. Daripada mengandalkan sambungan kabel yang longgar atau skema pengkabelan khusus yang rumit, Blok Terminal Rel Din menyediakan metode pengelolaan sirkuit listrik yang bersih, dapat diulang, dan sesuai kode.

Prinsip dasar pengoperasiannya sangat mudah. Setiap blok terminal menampung elemen logam konduktif — biasanya terbuat dari paduan tembaga atau kuningan berlapis timah — yang dibungkus dalam wadah insulasi tahan api. Kabel dimasukkan ke dalam port terminal dan diamankan melalui mekanisme penjepit. Pembawa logam terpasang atau meluncur ke rel DIN, mengunci blok dengan kuat di tempatnya. Beberapa blok terminal dapat dijajarkan berdampingan di sepanjang rel, menciptakan saluran kabel terstruktur yang mudah untuk diperiksa, diuji, dan dimodifikasi.

Komponen fungsional utama dari suatu standarBlok Terminal Rel Dintermasuk:

• Perumahan Isolasi:Biasanya terbuat dari PA66 (poliamida) atau polikarbonat, memberikan kekuatan dielektrik tinggi dan ketahanan api sesuai standar UL 94 V-0 atau V-2.
• Batang Saat Ini / Elemen Konduktif:Batangan tembaga atau kuningan yang dilapisi dengan nikel atau timah untuk menahan korosi dan memastikan konduktivitas yang stabil dari waktu ke waktu.
• Mekanisme Penjepit:Tersedia dalam desain klem sekrup, klem pegas, push-in, atau IDC (kontak perpindahan isolasi), masing-masing menawarkan keunggulan berbeda dalam kecepatan pengkabelan, ketahanan getaran, dan aksesibilitas perawatan.
• Pemasangan Kaki/Klip Rel:Bagian bawah rumahan yang terkunci pada rel DIN. Kebanyakan terminal modern mendukung profil EN 50022 35mm dan EN 50035 G-rail.
• Pelabuhan Aksesori:Slot atau lekukan di bagian samping atau atas rumahan untuk menampung braket ujung, jumper penghubung, pelat partisi, dan label penanda.

Sifat modular dari Terminal Rel Din berarti bahwa setiap blok dapat diganti atau dikonfigurasi ulang satu per satu tanpa mengganggu sambungan yang berdekatan — suatu keuntungan penting bagi tim pemeliharaan yang bekerja dalam jadwal produksi yang ketat. Teknisi kami diCHTARtelah secara khusus merancang rangkaian produk Blok Terminal Rel Din kami dengan port pengujian tanpa alat dan rumah berkode warna untuk semakin mengurangi waktu servis di lapangan.

Apa Jenis Inti Blok Terminal Rel Din?

Tidak semua Blok Terminal Rel Din sama. Konfigurasi sirkuit yang berbeda, persyaratan keselamatan, dan batasan ruang memerlukan desain terminal yang berbeda. Memahami kategori utama memungkinkan para insinyur dan profesional pengadaan menentukan produk yang tepat untuk aplikasi mereka.

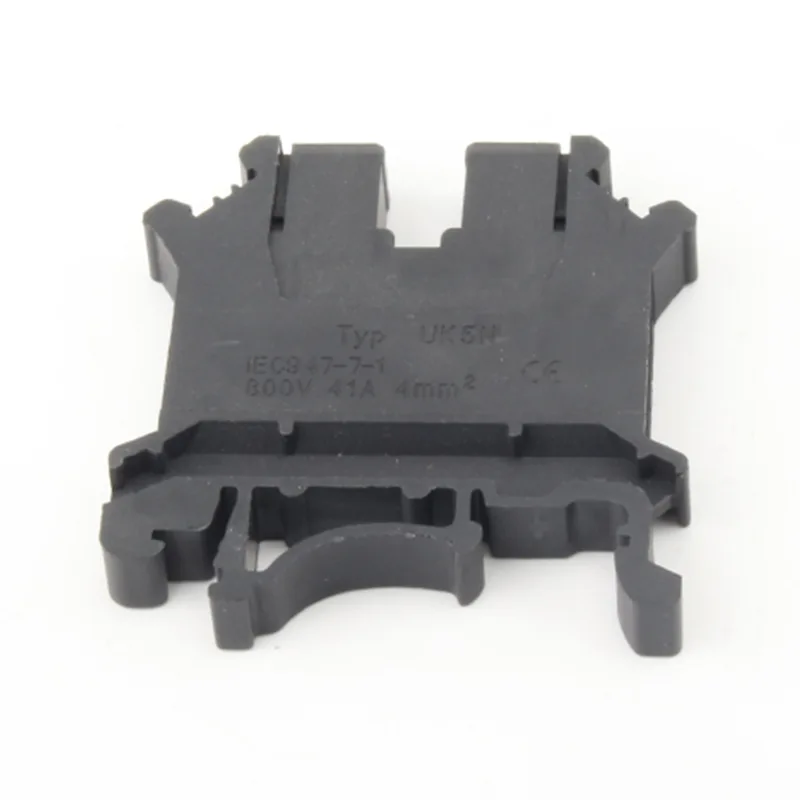

Blok Terminal Umpan-Melalui

Jenis yang paling umum, digunakan untuk sambungan konduktor-ke-konduktor langsung. Arus mengalir langsung melalui busbar internal dari satu entri kabel ke entri kabel lainnya. Cocok untuk distribusi daya umum dan sirkuit sinyal.

Blok Terminal Tanah/Bumi

Dirancang khusus untuk membangun jalur landasan yang andal. Elemen logam internal bersentuhan langsung dengan rel DIN, yang diarde sendiri. Ini diberi kode warna kuning-hijau sesuai standar IEC 60445.

Blok Terminal yang Menyatu

Gabungkan dudukan sekering mini di dalam badan terminal, yang memberikan perlindungan arus lebih pada tingkat cabang sirkuit. Penggantian sekring dapat dilakukan tanpa melepaskan kabel, sehingga sangat menyederhanakan perawatan.

Putuskan / Isolasi Blok Terminal

Dilengkapi mekanisme pemutusan bilah pisau bawaan yang memungkinkan sirkuit dibuka tanpa melepas kabel. Penting dalam aplikasi pengujian, pengukuran, dan keselamatan yang saling terkait.

Blok Terminal Bertingkat

Tumpuk dua atau tiga tingkat sirkuit secara vertikal dalam satu tapak rumah. Pabrik kami memasok varian dek ganda dan dek tiga yang mengurangi kebutuhan lebar panel hingga 60% dibandingkan dengan baris satu tingkat yang setara.

Blok Terminal Sensor/Aktuator

Dirancang untuk kabel sensor 24V DC dalam sistem otomasi. Sertakan indikator LED terintegrasi, perlindungan dioda, dan entri multi-konduktor untuk menyederhanakan koneksi perangkat lapangan.

Parameter Produk Apa yang Menentukan Blok Terminal Rel Din Berkualitas Tinggi?

Memilih Blok Terminal Din Rail berdasarkan harga saja merupakan kesalahan yang menyebabkan kegagalan, klaim garansi, dan waktu henti yang mahal. Pemilihan yang tepat dimulai dengan pemahaman yang jelas tentang parameter teknis yang menentukan kinerja, keselamatan, dan umur panjang. PadaCHTAR, produk Blok Terminal Rel Din kami dinilai dan diuji berdasarkan parameter penting berikut:

Parameter Listrik

• Nilai Tegangan:Tegangan pengoperasian kontinu maksimum yang dapat ditangani terminal dengan aman. Kisaran standar kami mencakup varian 250V, 400V, 600V, 800V, dan 1000V AC/DC.
• Nilai Saat Ini:Kapasitas arus kontinu maksimum. Lini produk kami mencakup terminal 6A (tingkat sinyal) hingga 125A (distribusi daya berat).
• Kekuatan Dielektrik:Diuji pada voltase pengenal 2x + 1000V selama 1 menit sesuai IEC 60947-7-1. Hal ini memastikan isolasi tidak akan rusak dalam kondisi lonjakan.
• Resistensi Kontak:Diukur dalam miliohm. Resistensi kontak yang lebih rendah berarti lebih sedikit pembangkitan panas dan peningkatan efisiensi energi. Terminal kami diuji untuk mempertahankan resistansi kontak di bawah 5mO sepanjang masa pakainya.
• Peringkat Ketahanan Sirkuit Pendek:Arus gangguan maksimum terminal dapat bertahan tanpa kegagalan struktural. Penting untuk panel yang dilindungi oleh pemutus arus hulu.

Parameter Mekanik

• Rentang Entri Kawat:Penampang konduktor minimum dan maksimum yang dapat diterima terminal, dinyatakan dalam mm2 atau AWG. Jangkauan kami mengakomodasi kawat padat atau terdampar berukuran 0,5mm2 hingga 95mm2.
• Torsi Penjepit (Jenis Sekrup):Torsi pengencangan yang ditentukan dalam Nm. Torsi berlebih atau torsi rendah keduanya merupakan mode kegagalan. Lembar data kami menentukan nilai pasti untuk setiap ukuran produk.
• Bahan Perumahan:PA66 GF30 (poliamida yang diperkuat serat kaca) untuk terminal standar; polikarbonat tersedia untuk panel inspeksi transparansi tinggi.
• Peringkat Mudah Terbakar:UL 94 V-0 sebagai standar di seluruh rangkaian Blok Terminal Rel Din kami, yang berarti padam sendiri dalam waktu 10 detik setelah api padam.
• Kisaran Suhu Operasional:Kisaran standarnya adalah -40 derajat C hingga +120 derajat C, cocok untuk lemari luar ruangan dan lingkungan industri dengan suhu tinggi.
• Tingkat Perlindungan:Blok terminal sendiri biasanya diberi peringkat IP20; enklosur memberikan peringkat IP eksternal.

Tabel Referensi Parameter Produk Lengkap

Mengapa Terminal Rel Din Memblokir Standar Industri untuk Pengkabelan Panel?

Insinyur dan pembuat panel di seluruh dunia telah berkumpul di Blok Terminal Rel Din sebagai metode pengkabelan pilihan mereka karena alasan yang sangat praktis. Memahami alasan-alasan ini membantu membenarkan investasi pada terminal berkualitas dan menjelaskan mengapa alternatif di bawah standar menimbulkan risiko jangka panjang.

Manfaat standardisasi saja sudah signifikan. Profil rel DIN ditentukan oleh standar internasional (EN 50022, EN 50023, EN 50035), yang berarti blok terminal dari pabrik kami diYueqing TAER Electric Co., Ltd.secara fisik dapat dipertukarkan dengan aksesori standar di pasaran. Hal ini melindungi pelanggan dari ketergantungan satu sumber dan menyederhanakan pembuatan panel global yang memerlukan sumber lokal.

Selain standarisasi, Blok Terminal Din Rail memberikan keuntungan terukur di setiap fase siklus hidup proyek:

• Fase Desain:Desain modular memungkinkan para insinyur menghitung kapasitas dan kebutuhan ruang saat ini secara tepat tanpa konfigurasi khusus yang rumit. Simbol CAD standar dan model 3D mempercepat desain tata letak panel.
• Fase Manufaktur:Pemasangan snap-on jauh lebih cepat dibandingkan strip terminal yang dipasang dengan baut. Varian penjepit pegas memungkinkan penyisipan kawat dengan satu tangan tanpa alat, memotong waktu perakitan panel sebesar 30% hingga 50% dalam uji coba pabrik kami.
• Fase Pengujian:Aksesori pemutusan dan uji colokan memungkinkan sirkuit diisolasi dan diuji satu per satu tanpa mengganggu sambungan di dekatnya, sehingga mengurangi waktu commissioning dan risiko kesalahan perkabelan silang.
• Fase Pemeliharaan:Penggantian terminal individual tanpa pemasangan kabel panel penuh berarti waktu perbaikan diukur dalam hitungan menit, bukan jam. Rumah berkode warna dan spidol yang dicetak memungkinkan teknisi melacak sirkuit secara instan.
• Fase Kepatuhan:Kepatuhan IEC 60947-7-1 dan UL 508A telah dipra-sertifikasi pada tingkat komponen, sehingga menyederhanakan audit sertifikasi tingkat panel untuk pelanggan akhir.

Pelanggan kami secara konsisten melaporkan bahwa peralihan ke tata letak Blok Terminal Rel Din yang ditentukan dengan benar mengurangi kesalahan pengkabelan panel hingga lebih dari 40% dan memotong rata-rata durasi panggilan pemeliharaan hingga setengahnya. Hal ini bukanlah perbaikan kecil – hal ini berarti berkurangnya klaim garansi, kepuasan pelanggan yang lebih tinggi, dan total biaya kepemilikan yang lebih rendah selama masa pakai panel 10 hingga 20 tahun.

Bagaimana Anda Memilih Terminal Din Rail yang Tepat untuk Aplikasi Anda?

Memilih Blok Terminal Rel Din yang benar memerlukan penyesuaian parameter terukur produk dengan kondisi pengoperasian aktual sirkuit — dengan penerapan margin keselamatan yang sesuai. Proses seleksi yang sistematis menghindari spesifikasi yang berlebihan (biaya yang tidak diperlukan) dan spesifikasi yang terlalu rendah (risiko keselamatan dan keandalan).

Ikuti langkah-langkah berikut sebagai kerangka seleksi terstruktur:

1. Tentukan tegangan dan arus rangkaian:Mulailah dengan tegangan operasi aktual dan arus kontinu maksimum rangkaian. Terapkan faktor penurunan daya minimal 20% untuk suhu ruangan di atas 40 derajat C atau untuk baris terminal dengan kepadatan tinggi di mana terjadi penumpukan panas.
2. Tentukan jenis kawat dan penampang:Konfirmasikan apakah konduktor berupa kawat fleksibel padat, beruntai halus, atau berujung ferrule. Setiap jenis memiliki persyaratan penjepitan yang berbeda. Terminal penjepit pegas umumnya menangani kawat beruntai halus lebih baik daripada desain penjepit sekrup tanpa ferrule.
3. Identifikasi kondisi lingkungan:Kisaran suhu pengoperasian, adanya getaran (pilih penjepit pegas untuk lingkungan yang banyak getarannya), paparan bahan kimia, dan tingkat polusi semuanya memengaruhi material rumah dan pemilihan pelapisan kontak.
4. Periksa sertifikasi yang diperlukan:Pasar Amerika Utara memerlukan terminal yang terdaftar di UL/CSA. Pasar Eropa memerlukan penandaan CE. Aplikasi tenaga surya dan EV mungkin memerlukan sertifikasi TUV atau IEC 62196 tambahan. Rangkaian produk Blok Terminal Rel Din kami mencakup opsi bersertifikat penuh untuk semua pasar utama.
5. Pilih teknologi koneksi:Penjepit sekrup untuk fleksibilitas dan kemampuan perbaikan di lapangan; penjepit pegas untuk kekebalan kecepatan dan getaran; push-in untuk pengkabelan otomatis volume tinggi; IDC untuk aplikasi kabel pita.
6. Rencanakan aksesorinya:Braket ujung, jumper penghubung, strip penandaan, pelat partisi, dan sumbat uji harus ditentukan pada tahap desain untuk menghindari penundaan pengadaan selama pembuatan panel.

Perbandingan Teknologi Koneksi

Tim teknis kami diYueqing TAER Electric Co., Ltd.tersedia untuk meninjau skema panel Anda dan merekomendasikan spesifikasi Blok Terminal Din Rail yang optimal untuk aplikasi Anda. Kami menyediakan konsultasi teknis pra-penjualan gratis untuk proyek-proyek yang memenuhi syarat.

Bagaimana Yueqing TAER Electric Co., Ltd. Memproduksi Terminal Rel Din?

Blok Terminal Rel Din yang berkualitas produksi memerlukan ketelitian di setiap tahap — mulai dari pemilihan bahan mentah hingga pengujian produk jadi. PadaYueqing TAER Electric Co., Ltd., proses produksi kami dibangun berdasarkan prinsip manajemen kualitas yang ketat, dengan sertifikasi ISO 9001 yang mengatur setiap langkah produksi.

Pabrik kami mengoperasikan jalur produksi khusus untuk setiap rangkaian blok terminal, didukung oleh perkakas internal dan manufaktur cetakan. Hal ini memberikan fleksibilitas kepada tim teknik kami untuk menyesuaikan dimensi wadah, kode warna, dan konfigurasi penandaan untuk pelanggan OEM tanpa batasan kuantitas pesanan minimum yang biasanya berlaku saat mengambil barang dari perusahaan dagang.

Proses Kontrol Kualitas kami

• Inspeksi Material Masuk:Semua bahan baku paduan tembaga, kuningan, dan polimer diuji secara batch pada saat kedatangan. Kemurnian tembaga, kekuatan tarik, dan sifat mudah terbakar polimer diverifikasi sebelum bahan memasuki produksi.
• Kontrol Dimensi Dalam Proses:Sistem inspeksi penglihatan otomatis memeriksa dimensi wadah dan geometri kontak pada setiap siklus pencetakan dan pencetakan injeksi. Bagian yang di luar toleransi ditolak secara otomatis.
• Pengujian Resistensi Kontak:100% blok terminal yang sudah jadi diuji resistansi kontaknya menggunakan sistem pengukuran miliohm empat kabel. Unit yang melebihi ambang batas 5mO dikeluarkan dari batch produksi.
• Pengujian Kekuatan Dielektrik:Pengujian sampel acak pada tegangan pengenal 2x + 1000V per IEC 60947-7-1 dilakukan pada setiap batch produksi.
• Pengujian Kekuatan Tarik:Kekuatan retensi kawat diukur pada unit sampel untuk memastikan kinerja mekanisme penjepitan memenuhi spesifikasi.
• Validasi Penuaan Termal:Uji penuaan yang dipercepat pada suhu 120 derajat C selama 1000 jam memverifikasi bahwa bahan selubung dan bahan kontak mempertahankan sifat-sifatnya selama masa pakai produk yang diharapkan.

Pabrik kami mengirimkan produk Blok Terminal Rel Din ke pelanggan di lebih dari 40 negara. Kemasan ekspor kami dirancang untuk melindungi dari kerusakan transit dan paparan kelembapan, dengan paket pengering disertakan dalam setiap karton untuk pengiriman angkutan laut. Waktu tunggu untuk item katalog standar biasanya 7 hingga 15 hari kerja sejak konfirmasi pesanan.

Kesimpulan

Blok Terminal Rel Din lebih dari sekadar aksesori kabel pasif. Ini adalah komponen yang dirancang secara presisi yang secara langsung memengaruhi keselamatan, keandalan, dan kemudahan pemeliharaan setiap panel listrik dan sistem kontrol yang menjadi bagiannya. Dari blok feed-through yang menangani sirkuit distribusi umum hingga varian leburan dan pemutusan yang melindungi beban kritis, setiap produk dalam jangkauan kami diYueqing TAER Electric Co., Ltd.dirancang dan diproduksi untuk memberikan kinerja yang konsisten selama beberapa dekade layanan.

Memilih Terminal Rel Din yang tepat dimulai dengan pemahaman yang jelas tentang parameter sirkuit, kondisi lingkungan, dan persyaratan sertifikasi. Hal ini dilanjutkan dengan memilih produsen yang mengontrol kualitas dari bahan mentah hingga produk jadi — bukan produsen yang merakit komponen yang bersumber dari pemasok yang tidak terverifikasi. Lini produk Blok Terminal Rel Din kami didukung oleh dokumentasi teknis lengkap, laporan pengujian bersertifikat, dan tim teknik khusus yang siap mendukung proyek Anda mulai dari spesifikasi hingga commissioning.

Jika Anda mengevaluasi solusi Din Rail Terminal untuk desain panel baru, peningkatan sistem, atau produk OEM yang memerlukan kontinuitas pasokan jangka panjang, tim kami diYueqing TAER Electric Co., Ltd.siap membantu. Katalog produk kami mencakup lebih dari 300 SKU standar, dengan konfigurasi khusus tersedia di semua kelompok produk.
